全国の軟弱地盤情報
泥や多量の水を含んだ常に柔らかい粘土、または未固結の柔らかい砂から成る地盤を総称して軟弱地盤と呼びます。日本の都市の多くは軟弱地盤の上に発達しており、災害時には特に注意が必要です。TNF工法では基礎と地盤改良層を一体化した井桁状の構造により、不等沈下を抑制します。TNF工法は日本全国の軟弱地盤地域において採用されています。※地盤マップの出典元はこちら

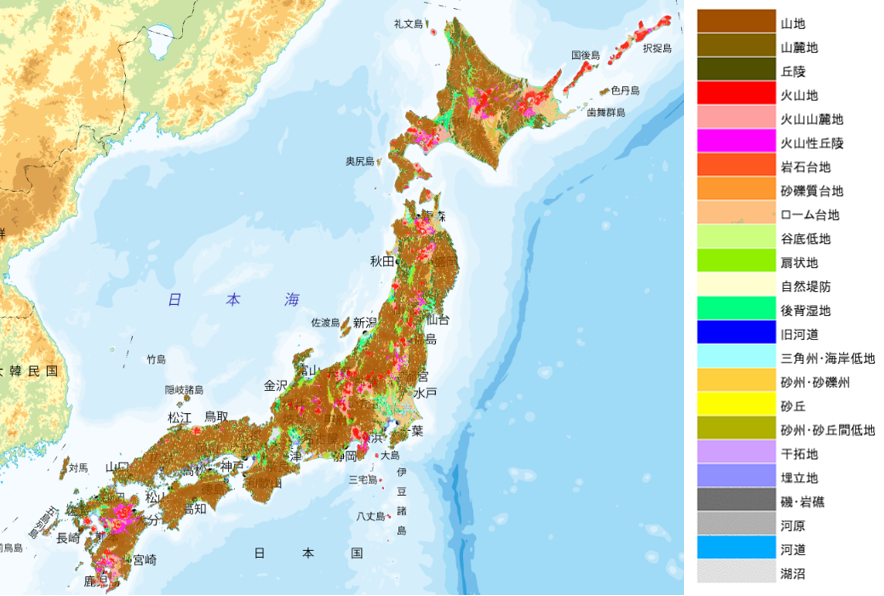

全国の軟弱地盤マップ
軟弱地盤へのTNF工法施工事例
A青森県八戸市

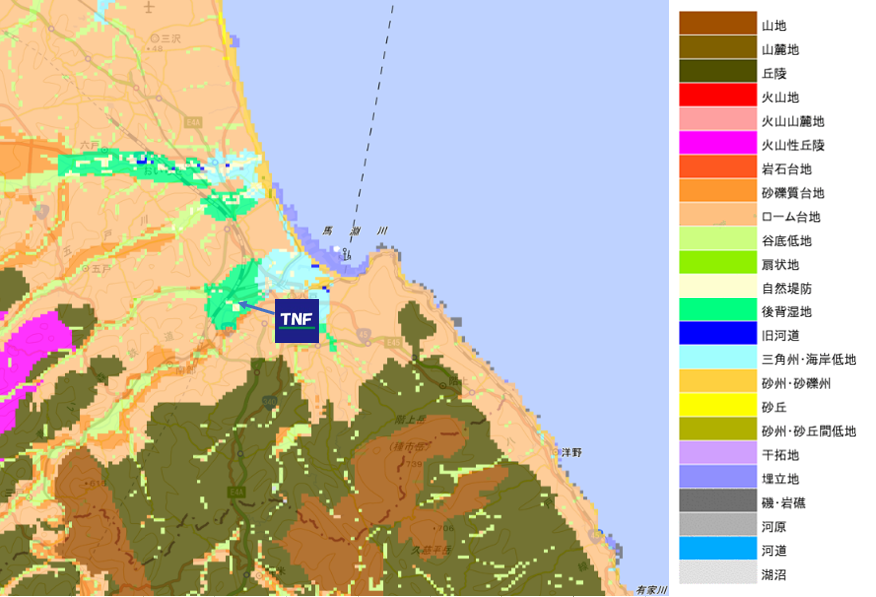

八戸市周囲地盤

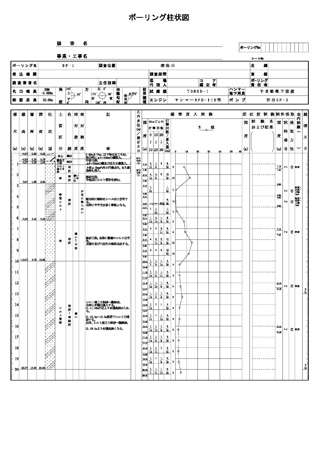

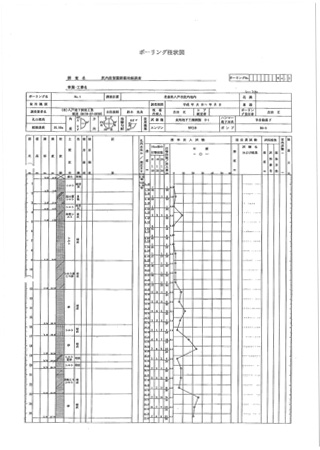

ボーリングデータ

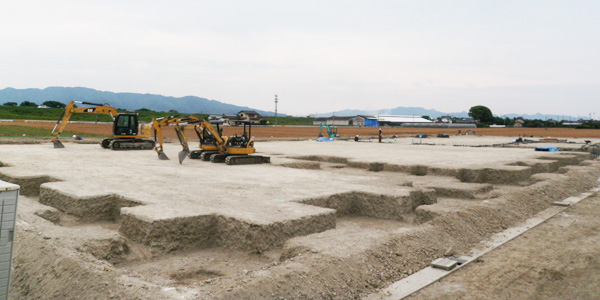

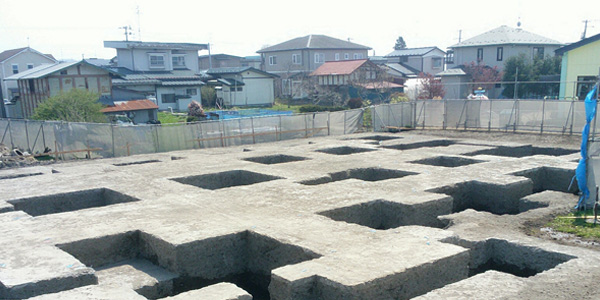

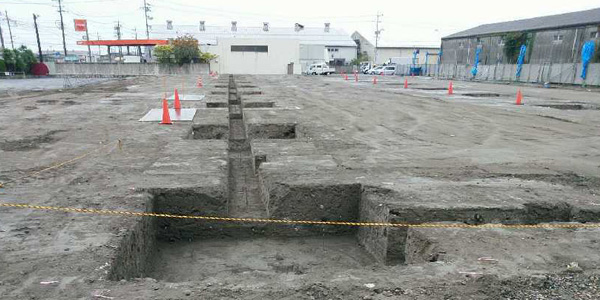

TNF工法地盤改良工事
事例詳細
| 物件名 | 尻内保育園 |
| 建物用途 | 保育園 |
| 施工時期 | 2018年4月 |
| 施工地 | 青森県八戸市 |
| 施工面積 | 618㎡ |
| 施工量 | 1,396㎥ |
| 規模 | 2階建 |
| 構造種別 | S造 |

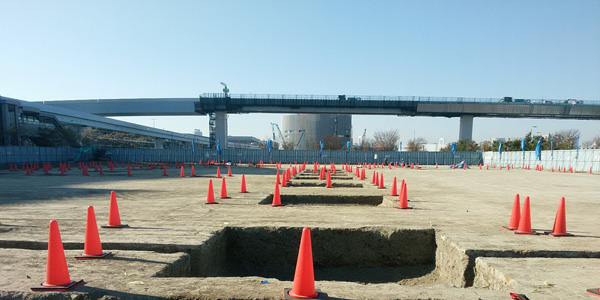

B東京都江東区豊洲

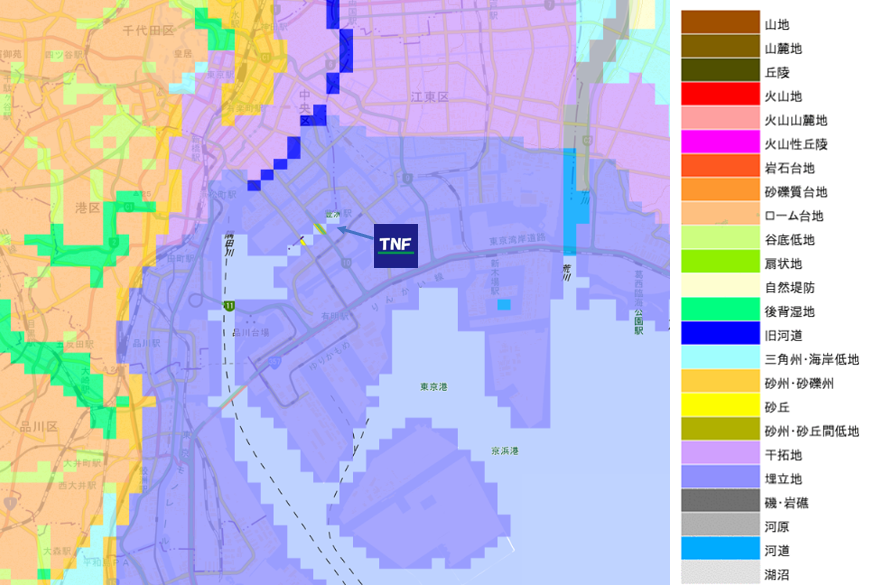

江東区周囲地盤

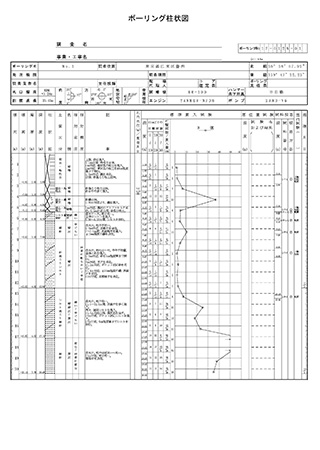

ボーリングデータ
TNF工法地盤改良工事
事例詳細
| 物件名 | 豊洲プロジェクト |
| 建物用途 | 遊技場 |
| 施工時期 | 2018年1月 |
| 施工地 | 東京都江東区 |
| 施工面積 | 5,495㎡ |
| 施工量 | 1,854㎥ |
| 規模 | 平屋建 |
| 構造種別 | S造 |
C鳥取県境港市

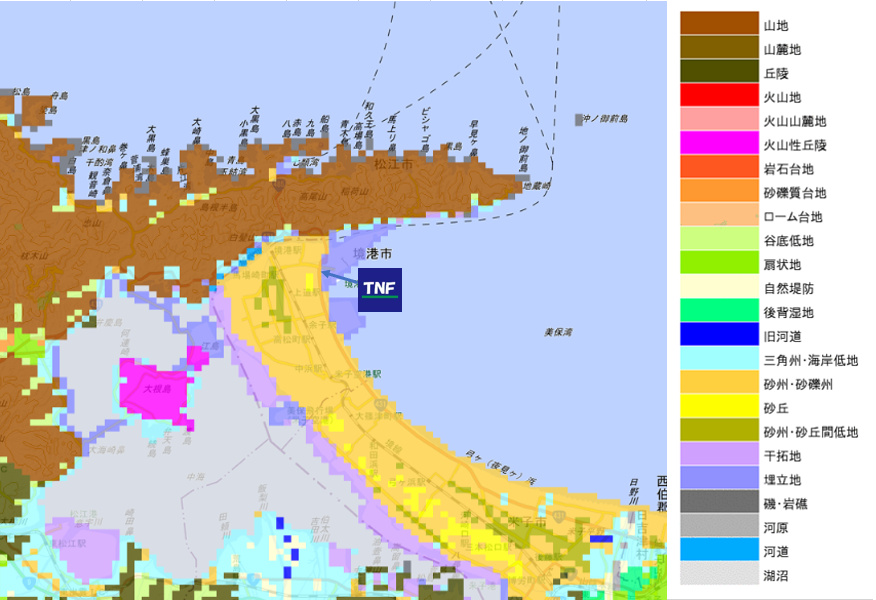

境港市周囲地盤
ボーリングデータ
TNF工法地盤改良工事
事例詳細
| 物件名 | 共和産業株式会社 鮮魚作業所 |
| 建物用途 | 作業場 |
| 施工時期 | 2018年10月 |
| 施工地 | 鳥取県境港市 |
| 施工面積 | 2,849㎡ |
| 施工量 | 5,237㎥ |
| 規模 | 平屋建 |
| 構造種別 | S造 |
D熊本県上益城郡
上益城郡周囲地盤

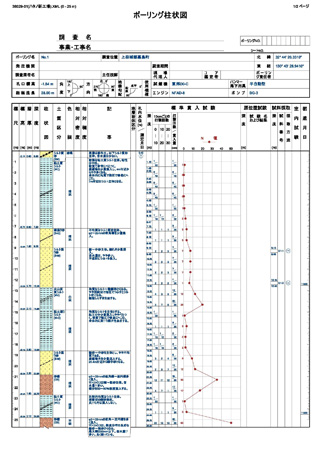

ボーリングデータ
TNF工法地盤改良工事
事例詳細
| 物件名 | ハタノ印刷新工場 |
| 建物用途 | 工場 |
| 施工時期 | 2015年5月 |
| 施工地 | 熊本県上益城郡 |
| 施工面積 | 3,863㎡ |
| 施工量 | 7,412㎥ |
| 規模 | 平屋建 |
| 構造種別 | S造 |
軟弱地盤のリスク
不等沈下
不等沈下とは建物が不揃いに沈下を起こすことを言います。
建物全体が均等に沈下するのではなく、一方向に斜めに傾くような状態のことを指します。
不等沈下が起こることで建物に大きなダメージを与えます。本来、水平・垂直を保つ必要がある建物の構造を支える部材が、不等沈下によって平行四辺形や台形に歪み、一ヵ所に荷重が集中して無理が集中するためです。不等沈下によって建物が傾くと、建物の寿命が短くなったり、耐震性能が著しく損なわれる可能性があります。

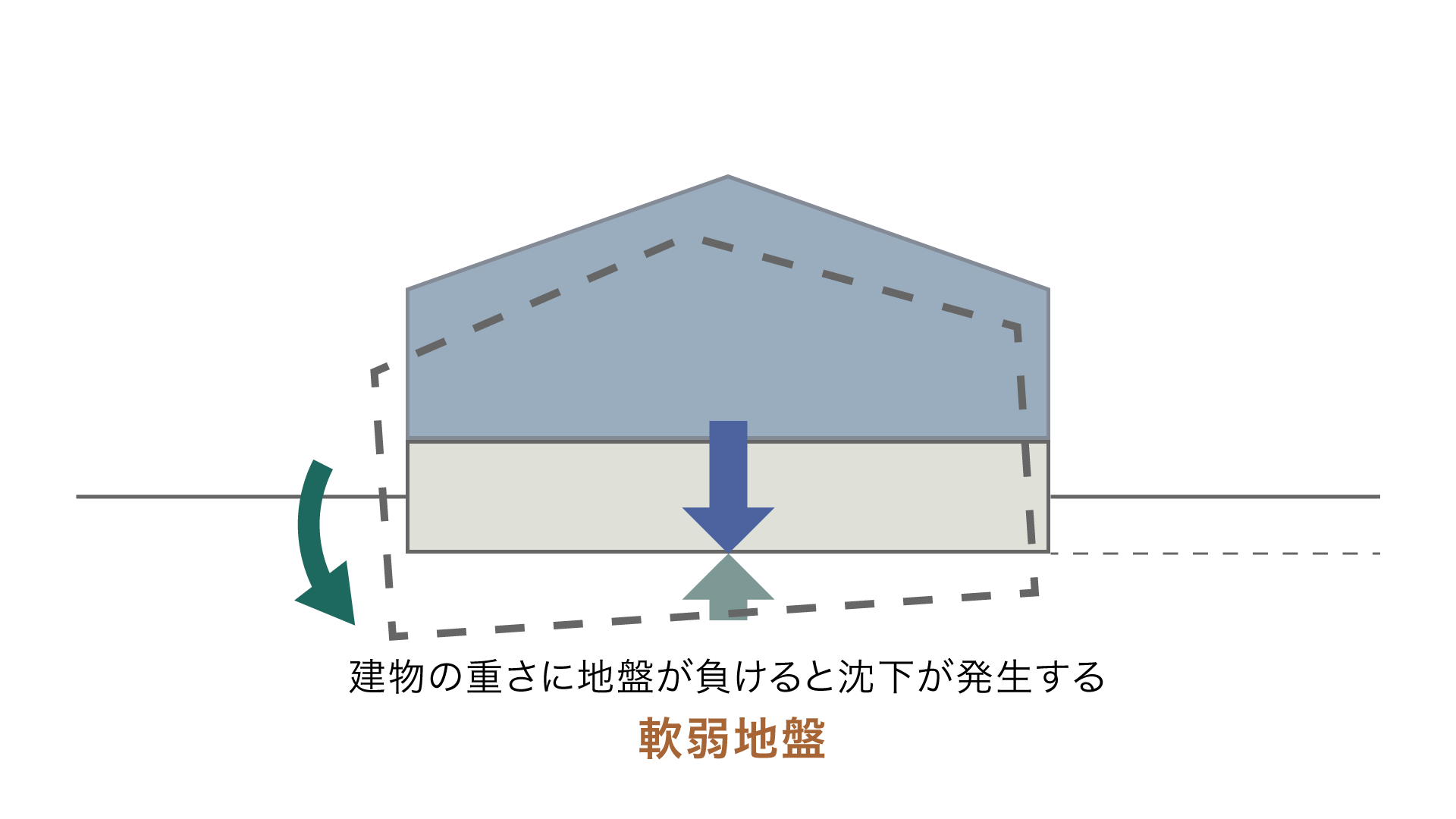

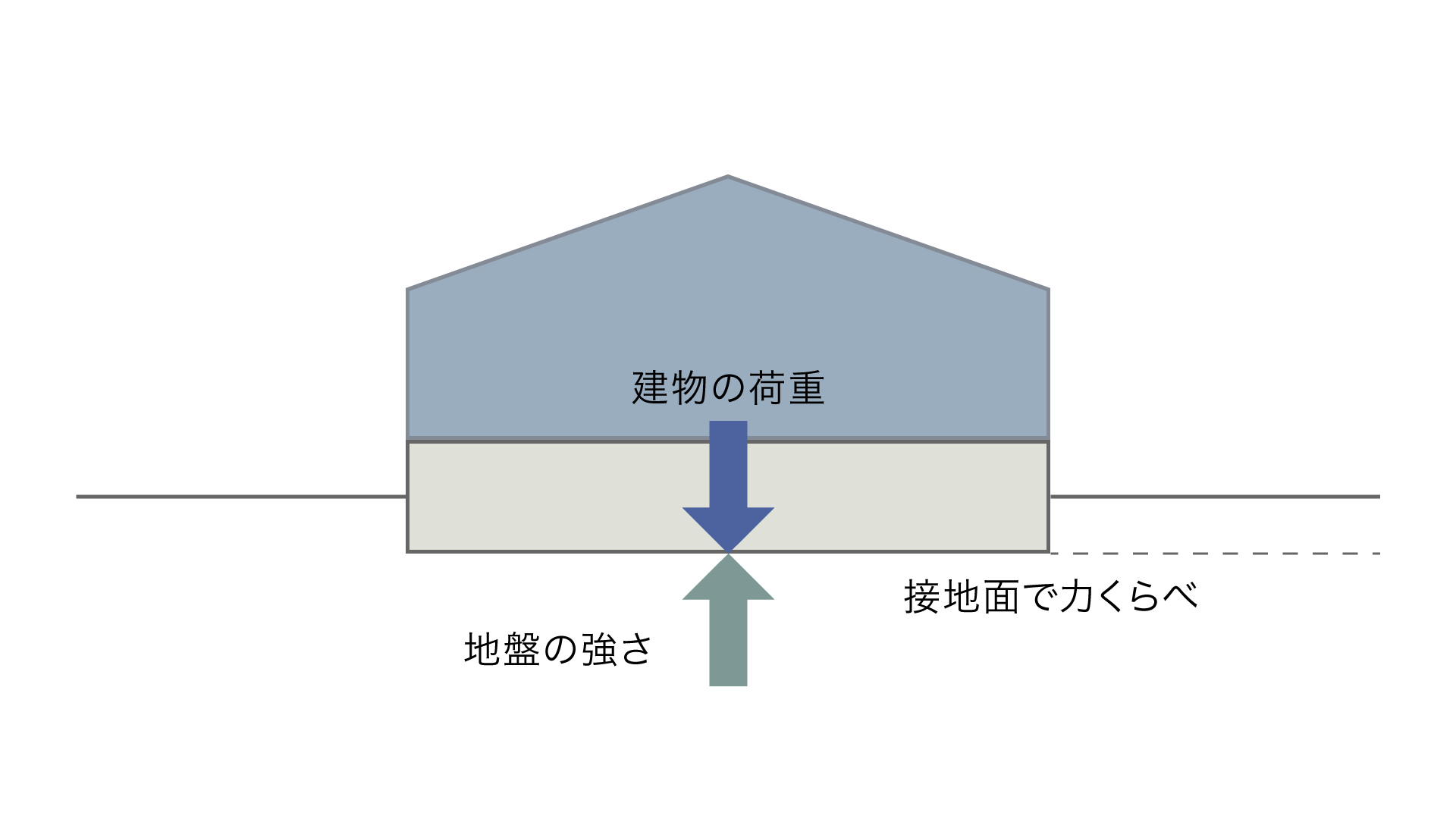

不等沈下の発生メカニズム

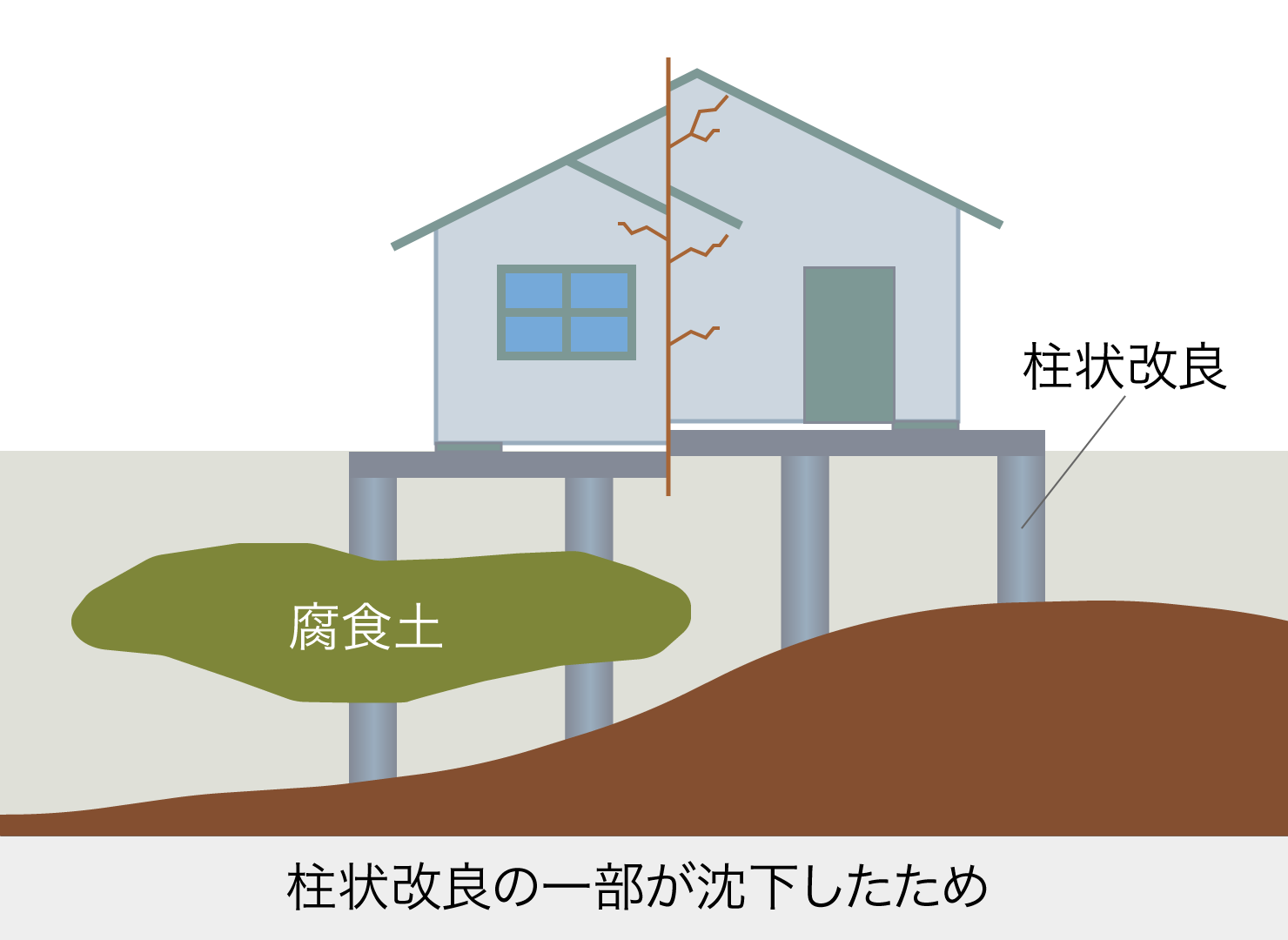

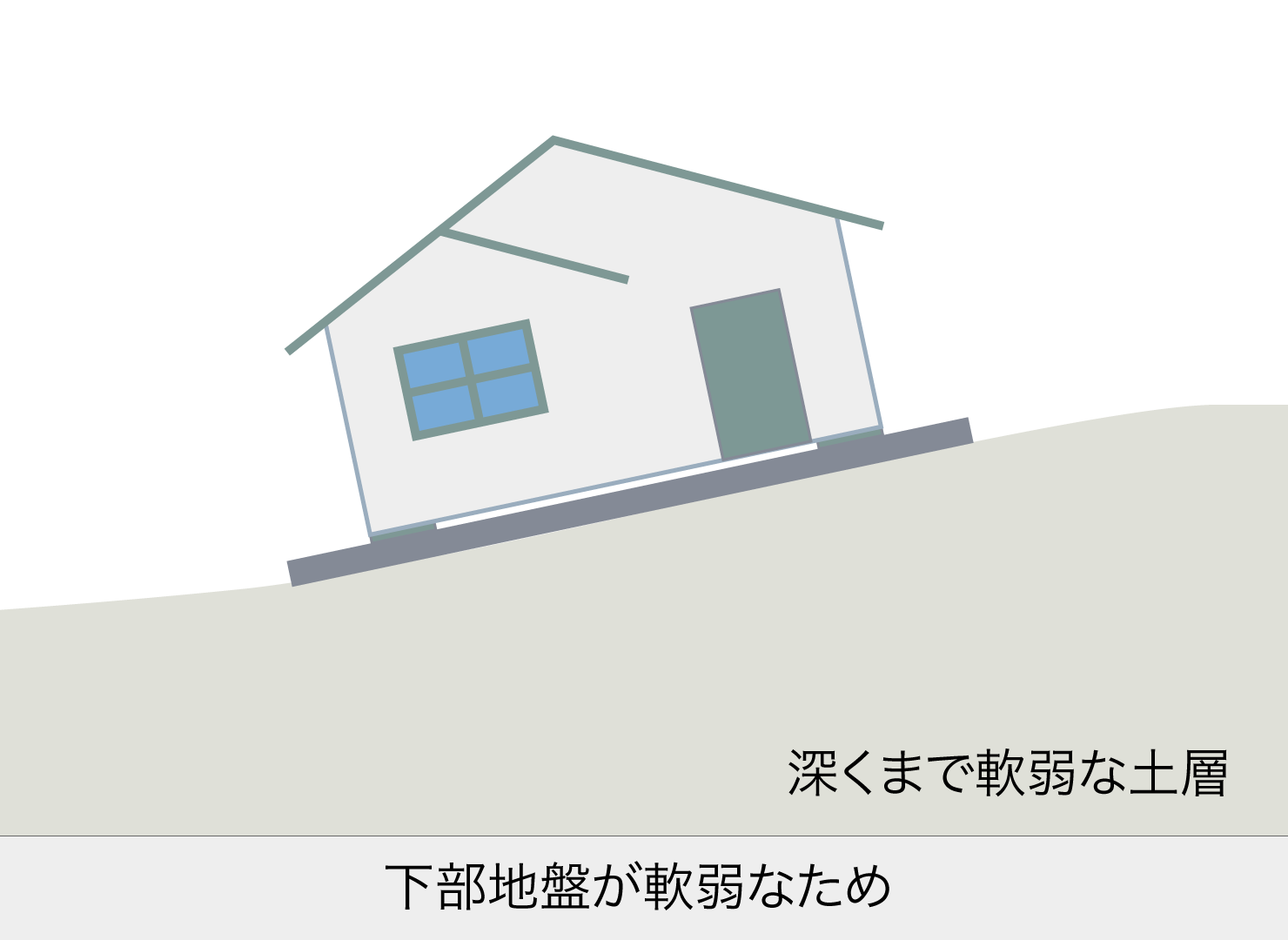

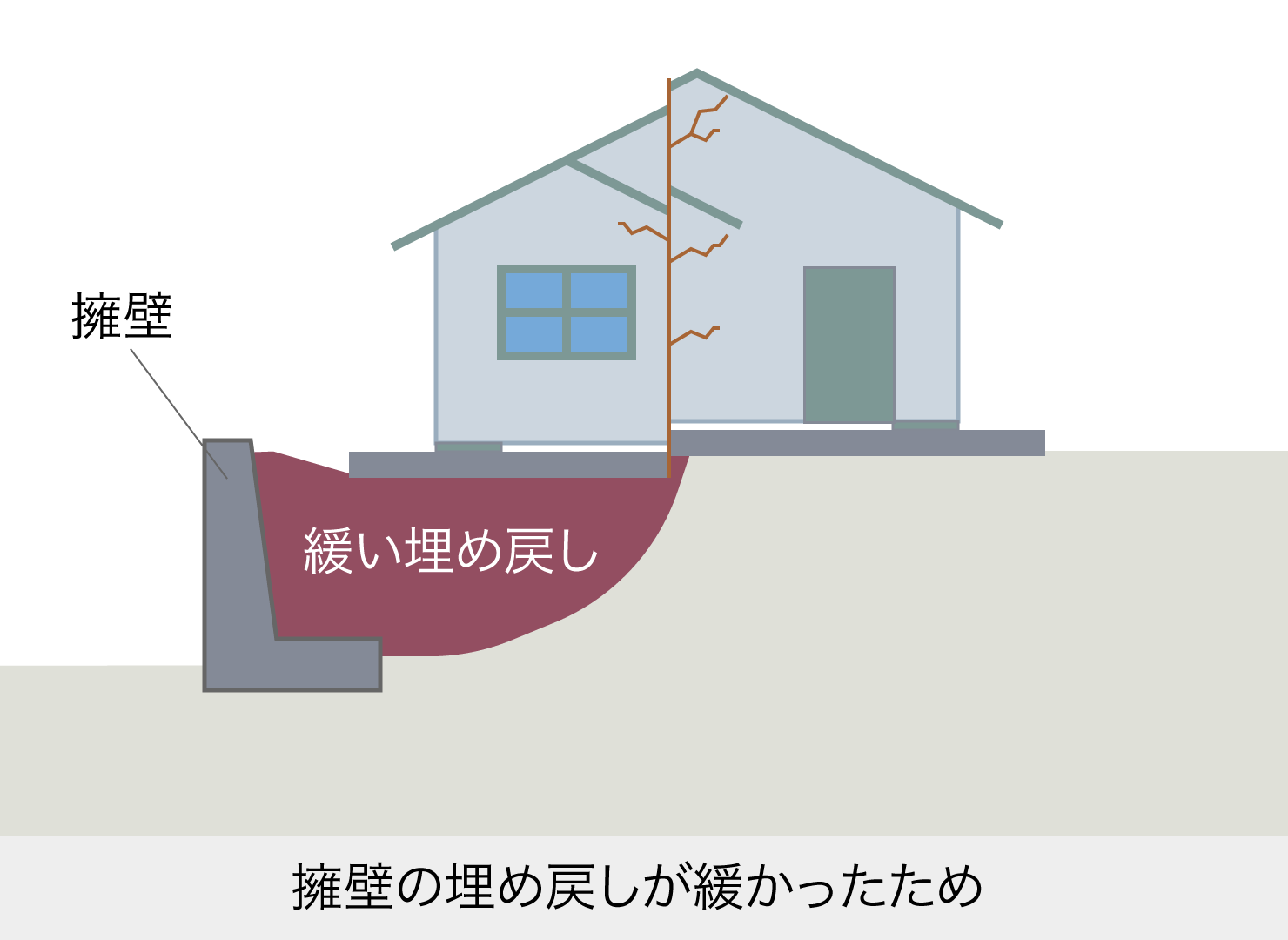

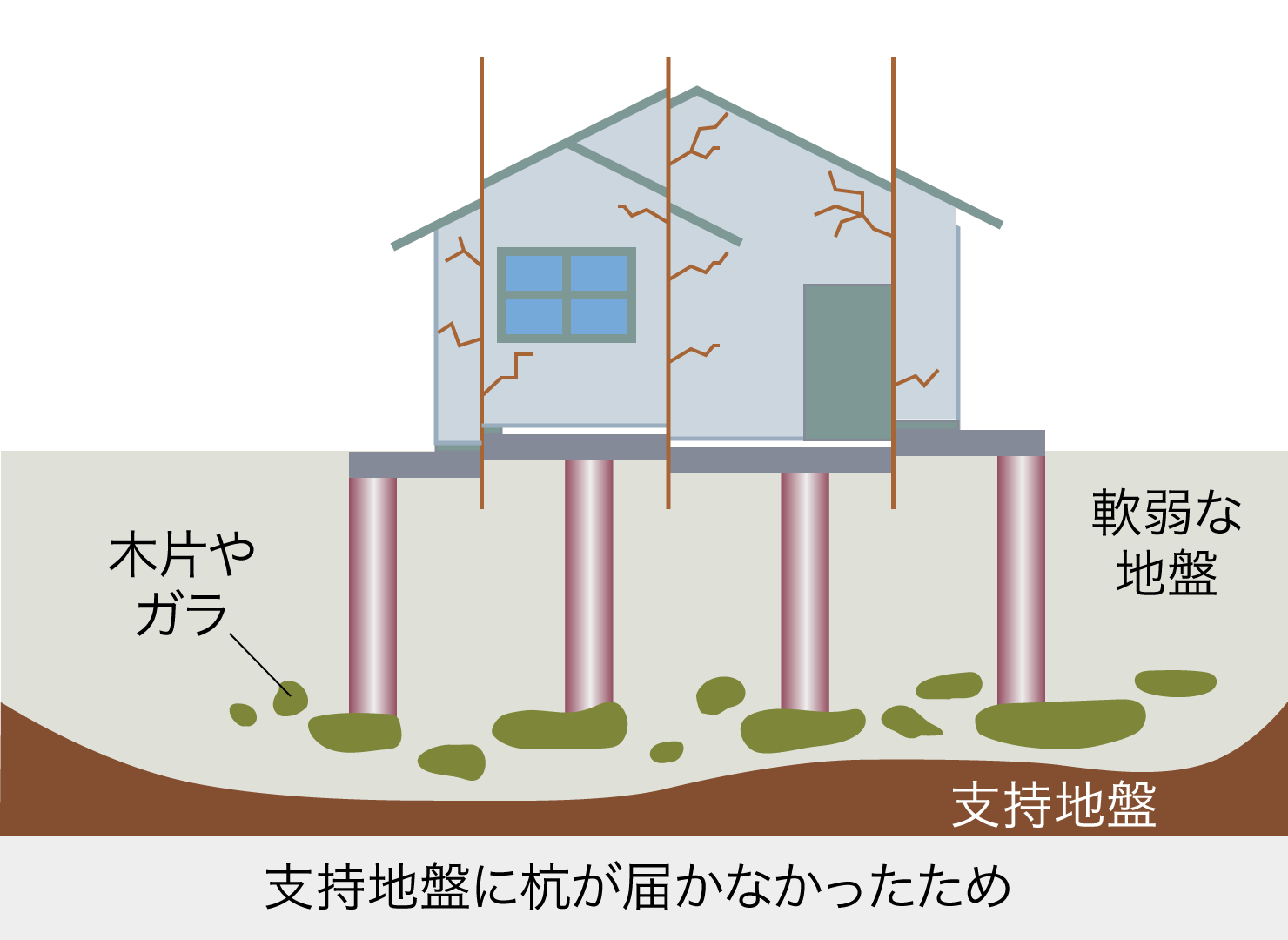

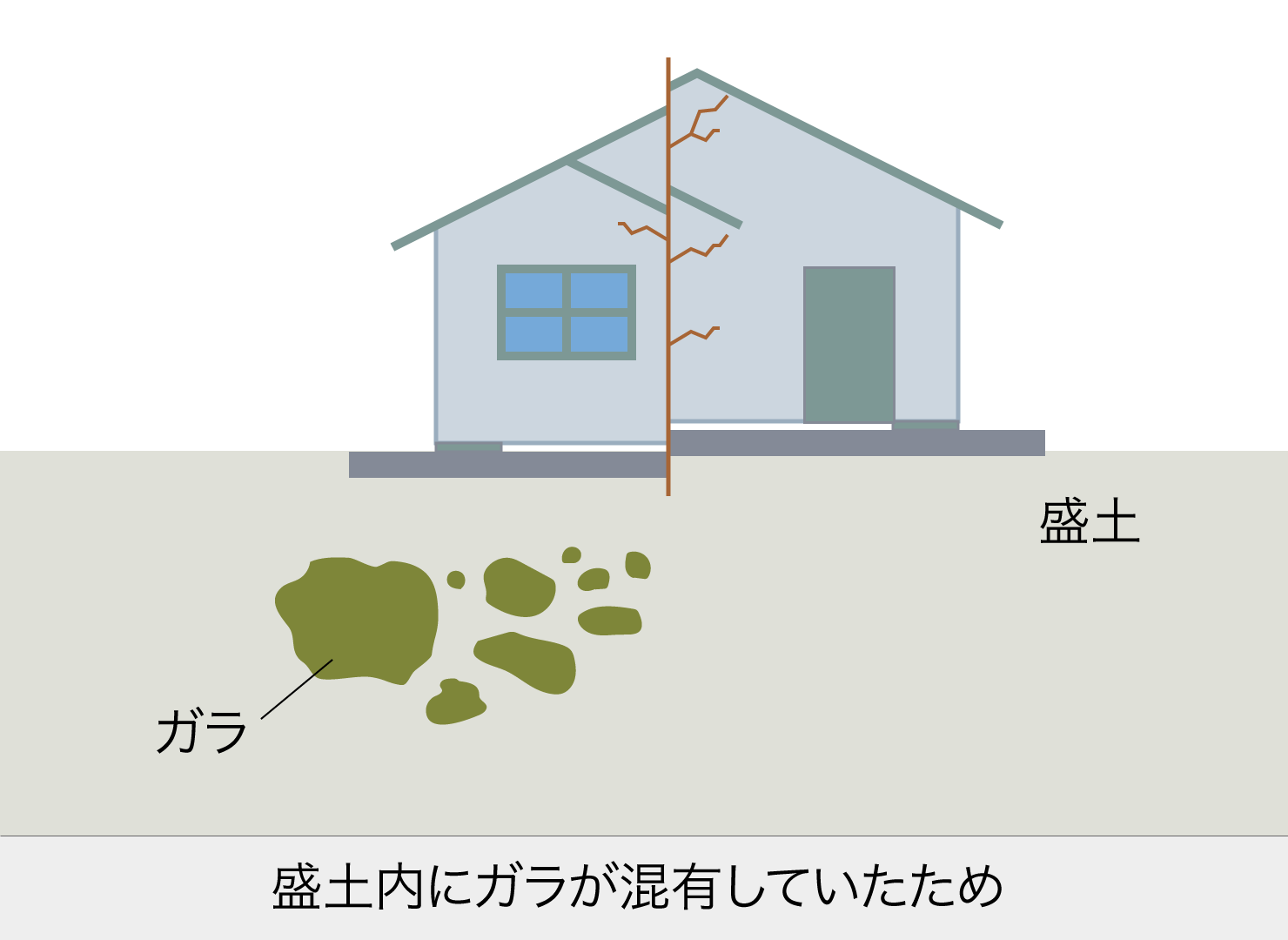

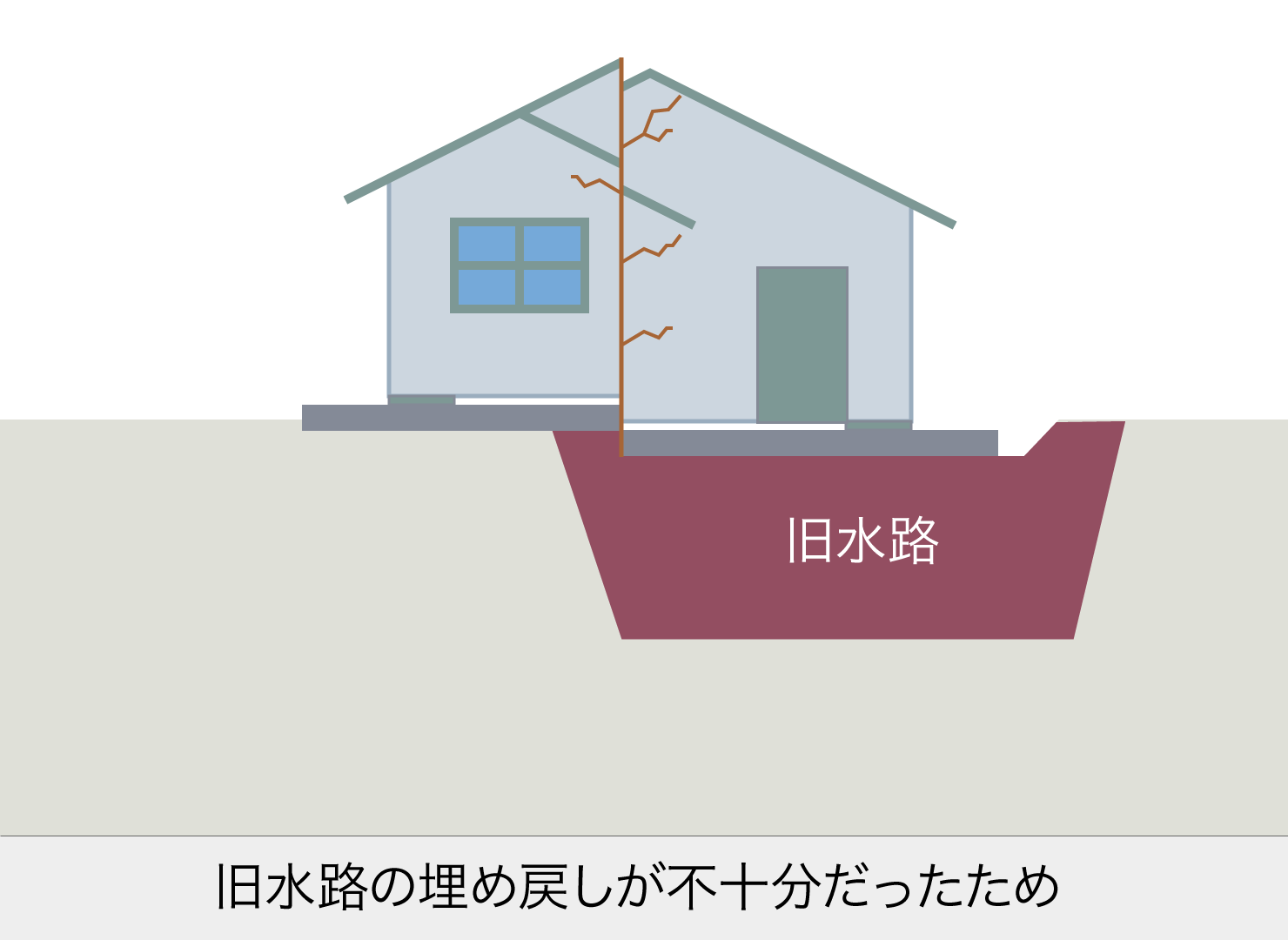

軟弱地盤に建築物を建てることで生じる地盤事故の要因
